圓形搖擺篩

圓形搖擺篩產品簡介

圓形搖擺篩模擬人工運動原理，同時具備平面圓周運動、向上拋物運動，物料在篩面呈現漸開螺旋線運動，物料與篩網精密接觸，可同時進行多達6種粒徑的分級，實現99%的分離精度。圓形搖擺篩產量是普通篩機的3-5倍，篩網使用壽命也是常規篩分設備的5-10倍，適用于精細和超精細粉末與微粒物料的篩分，特別適合難處理、高產量的物料。

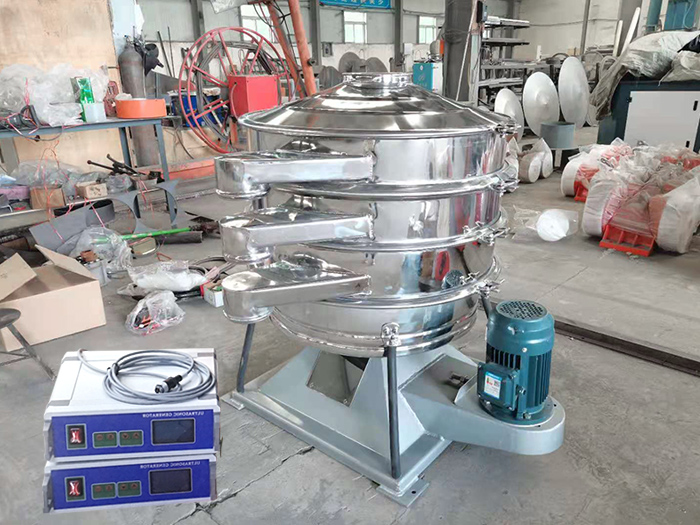

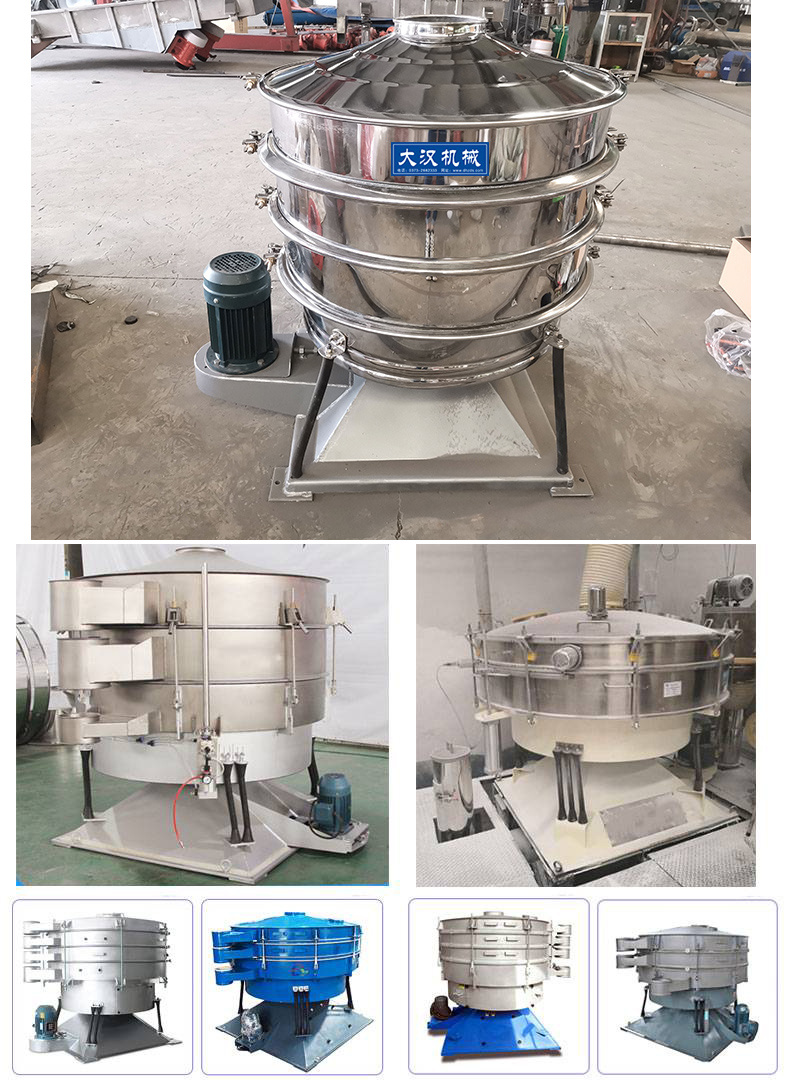

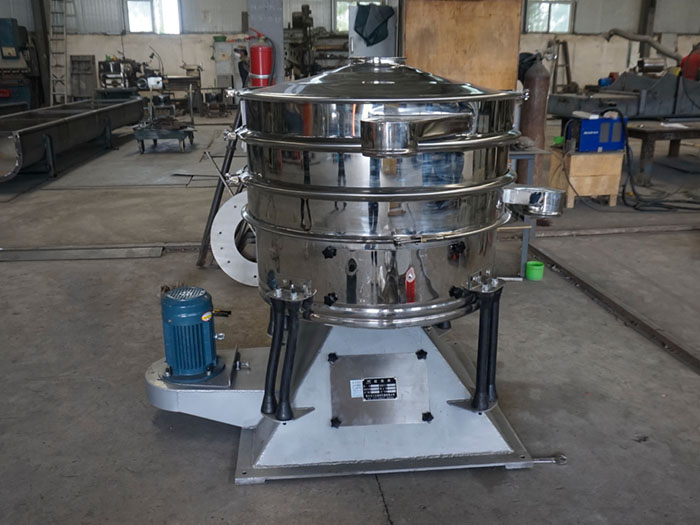

圓形搖擺篩圖片

圓形搖擺篩工作原理

圓形搖擺篩結構原理

ybs圓形搖擺篩基本的回轉運動與人工篩分相類似，接通電源后篩體啟動，篩箱在振動裝置的驅動下作近似圓周運動，此時篩箱帶動整個篩面做周期性運動，篩面上的物料隨著篩箱在篩網上做定向跳躍式運動，在此過程中，小于篩網孔徑的物料落到篩網下層，從下出料口排出，大于篩網孔徑的物料從上出料口排出，中間層則從中出料口排出，以此來完成整個篩分工作。通過調整圓形搖擺篩徑向角和切向角，可改善其篩分效果。

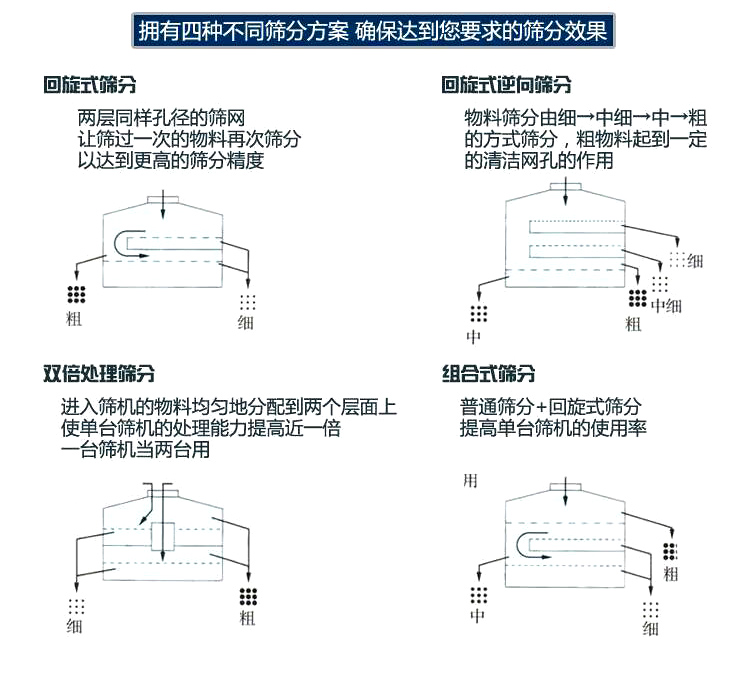

圓形搖擺篩的篩分方式

1、回旋式逆向篩分：原材料篩分由細→中細→中→粗的方法篩分，粗物料起到一定的清理網孔的作用。

2、雙倍處理篩分：進入篩機的物料均勻地分配到兩個層面上，使每臺篩分機的處理工作能力提升近一倍，每臺篩機當兩臺用。

3、組合式篩分：普通篩分+回旋式篩分，提高單臺篩機的使用率。

4、回旋式篩分：兩層同樣孔徑的篩網，讓篩過一次的物料再次篩分，以達到更高的篩分精度。

圓形搖擺篩特點

1、仿人工搖擺篩分，料在篩網平臺上是位移運動，物料著網時間通常在85%以上，篩分效率可達95%以上。

2、篩網直徑從600mm-2900mm，處理面積范圍為0.28-6.4平方，物料通過率可達99%，產量可達40噸/時，是普通振動篩的5-10倍。

一臺機器抵多臺使用，產量是普通振動篩的5-10倍，

3、每層篩網下采用防堵設計，并在篩分過程中可根據物料特點加裝多達5種清網裝置，如：清潔球、獨立齒輪驅動的毛刷清潔、噴氣清潔以及噴氣/毛刷組合清潔系統。部分采用或全部為噴氣清潔的篩分系統通常用于粘性較大的或是帶靜電的產品，保證篩網不堵孔。

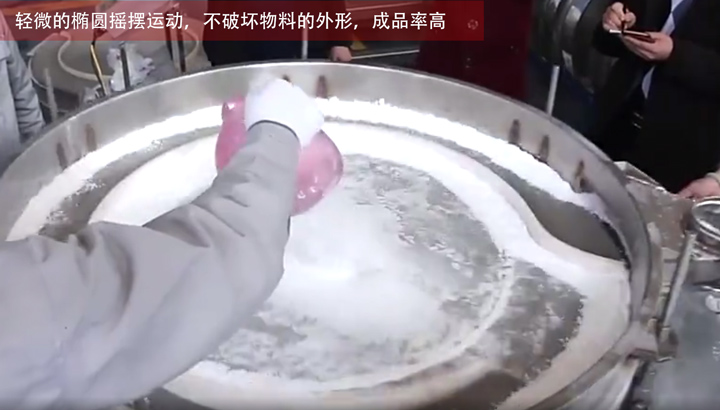

4、搖擺篩是輕微的橢圓搖擺運動，不存在高速振動，對物料影響很小，不會破壞物料形狀，顆粒狀結晶物料也可篩分。

5、自帶氣密和真空設計，不需要任何空氣凈化或粉塵收集輔助裝置，防塵效果好。

圓形搖擺篩與普通振動篩的區別

圓形搖擺篩	普通振動篩
橢圓搖擺（模擬人工）	高速振動篩分材料
不損壞材料	可能會破壞材料
準確度高達 95%	精度50%-95%（不同物料）
無跳動，磨損少	敲打篩面，篩網磨損嚴重

圓形搖擺篩型號及參數

型 號	直徑	篩面面積（m²）	入料粒度	篩分粒度	處理能力（t/h）	振幅	電機功率（kW）
YBS800	800	0.29	≤25	0.073-3	6-10	5-8	0.75
YBS1000	1000	0.71			8-15		1.5
YBS1200	1200	1.11			15-30		2.2
YBS1600	1600	1.83			25-40		3
YBS2000	2000	2.62			30-50		4
YBS2500	2500	4.61			40-60		5.5

圓形搖擺篩結構

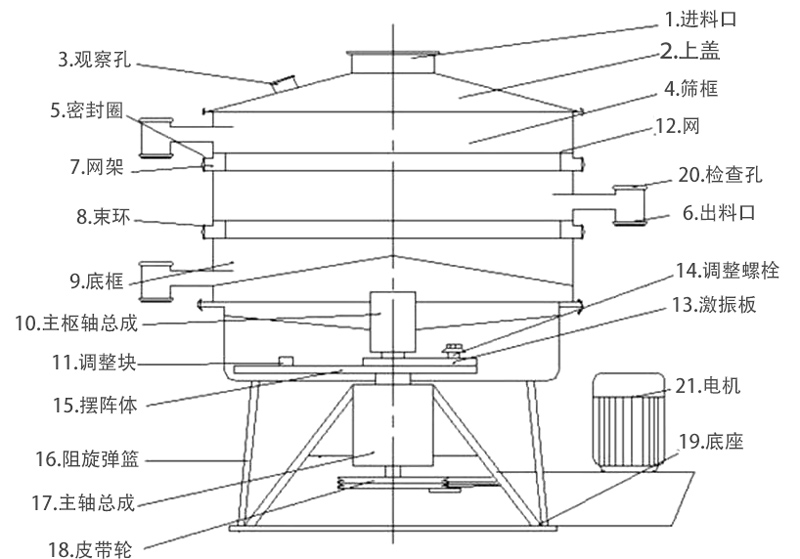

圓形搖擺篩主要由進料口、上蓋、觀察孔、篩框、密封圈、出料口、網架、束環、主樞軸總成、調整塊、彈簧、主軸總成、皮帶輪、底座、檢查孔、電機等部分組成。

1、直連式振動裝置不同于普通振動篩。該裝置通過皮帶與電機和傳動裝置相連，通過電機的反向運動，篩分柔和，不破壞材料的形狀和特性。

2、篩網的設計加長了篩分直徑，延長了物料在篩面上的停留時間，從而提高了篩分效率和精度。與普通振動篩相比，篩分效率提高1-5倍，精度提高90%。%-99%。

3、網框采用一次成型沖孔設計，中間設計拖網板，保證篩網受力均勻，達到提高篩網使用壽命的目的。

4、清網裝置有彈跳球清網裝置、旋轉毛刷清網裝置、超聲波清網裝置三種，確保篩孔不被堵塞，用戶可根據自己的情況選擇需要。

5、振動電機安裝在篩機外側，更便于后期維護和檢修。

6、低頻工作（轉速在180-280之間），與傳統篩機相比，使用壽命提高10倍以上，降低了維修成本，節省了維修時間。

7、金字塔形底座和底盤是篩機的基礎部分，中間篩層，根據需要可進行增減。

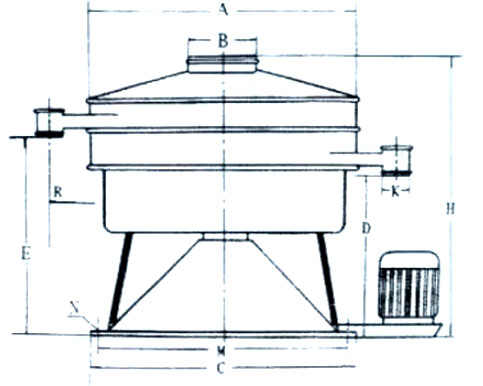

圓形搖擺篩外形尺寸

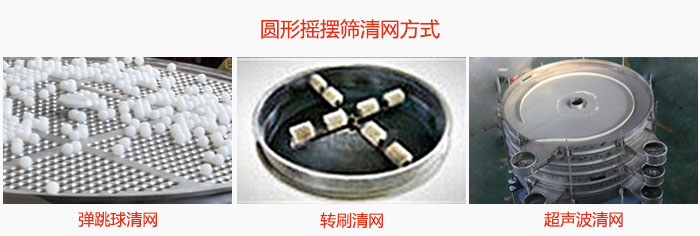

圓形搖擺篩清網裝置

彈跳球清網裝置：形狀為圓形，材質可分為橡膠材質與硅膠材質兩種。其工作原理是均勻的分布在托球板上，一般十公分內分布5-8個。篩機在振動篩分的同時彈跳球也隨之跳躍擊打篩網，從而起到清網的目的。

轉刷清網裝置：是由兩組圓柱形硅膠組成（個數和篩框直徑有關），將旋轉刷安裝在篩框中心位置，有聯軸器連接，啟動篩機時旋轉刷同時啟動，從而對篩框底部進行清網的工作。

聲波清網裝置：該裝置是利用超聲波系統對篩網進行清網工作。其主要組成部件有超聲波電源、換能器與超聲波網架組成。其原理是通過超聲波電源將常規用電轉換為18KHZ高頻電能，通過換能器作用在網架上，從而解決高精細物料的清網與篩分工作。

圓形搖擺篩應用

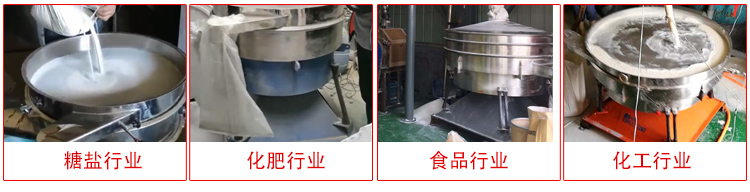

圓形搖擺篩適合圓球狀、圓柱狀、片狀、乃至不規則形狀易堵網且需要精密篩分的物料，適用于進料粒度從1微米到20毫米的應用，特別適用于細、脆、輕等難于篩分的產品，廣泛應用于食品、醫藥、化工和高性能材料（塑料）和礦物，該設備能夠篩選10公斤/小時到50噸/小時的處理量，具體取決于產品、網眼尺寸和進料流量機器。

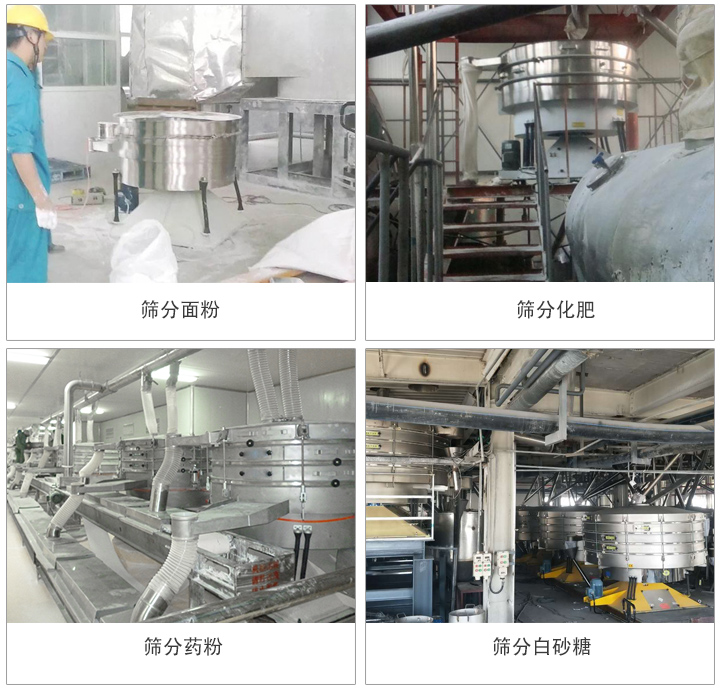

圓形搖擺篩客戶案例
